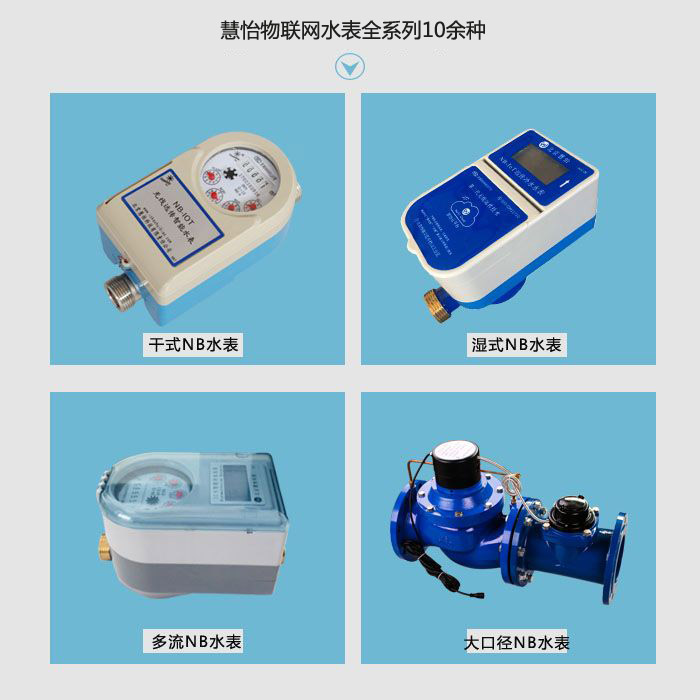

物联网水表是一种基于已经深入人心的NB-IOT窄带物联网核心技术、构建大连接物联数据网络、将用水数据实时传输到云平台的远传水表系统,实现用水数据自动上报、刷卡触发数据上报、低电压保护功能、远程阀控等多项高级功能,水表自动采集数据并在定时时间内将数据传输到厂家云平台,全程无需人工干预,云平台数据即可传入到客户终端实现B/S系统网页浏览、手机APP浏览、微信公众号等第三方平台缴费,是现代水表界集万千优势于一体的高科技产品。
【研发背景】
早期的智能水表,远程抄表,都是采用485总线,需要布线,要在施工阶段布好线,后期再拉线就很麻烦,再近一点儿的智能水表是用WIFI传输,虽然无线,但是不稳定,WIFI断网或换密码就不能用。为此,慧怡才开始研发物联网水表,既不用线,也不用WIFI,直接和手机打通,不管在哪里,都可以远程读数,远程计费,远程收费,远程操控,好用耐用。
【优势】
1、基于NB-IOT通信技术,运营商网络保障,无需考虑集中器布设和管理。
2、采用随机分散算法,分散数据上报时间点,增强通信传输成功率,降低服务器瞬时负担,保证 系统稳定性。
3、采用低功耗设计,满足6+1年使用寿命要求;带电压上报和掉电存储功能。
4、采用五线阀门,阀门故障判断可靠;带每月自动疏通阀门功能(阀控功能可选可不选)。
5、定时主动上报数据,可通过设置卡设置1-255小时上报周期。
6、支持每日用水量曲线数据上报,上报数据包含有48个间隔半小时冻结实时累计流量数据。
7、带液晶显示,可显示NB-IOT通信连接状态、累计流量、水表信息、故障信息等,方便使用。
8、支持卡片触发上传数据,并实现与后台同步阀门、设置信息。可实现停水关阀后用户在线缴费、刷卡开阀。并可通过卡片修改表内设置。
9、IP68防水可以浸泡水中使用。

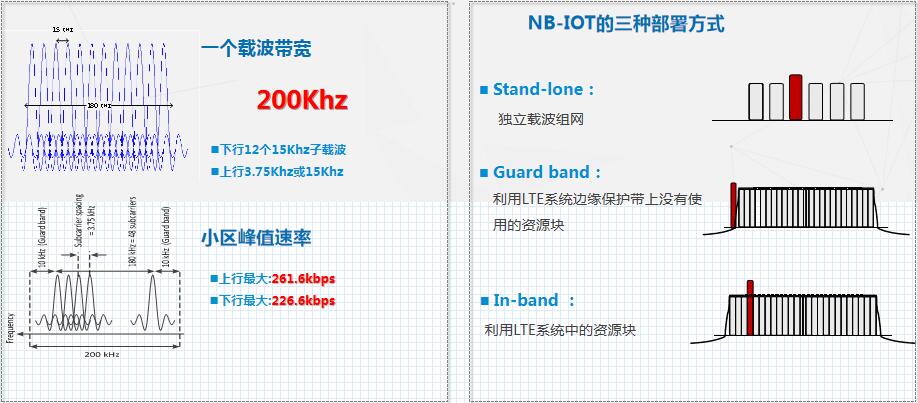

【采用NB-IOT的优势】
1、海量接入
NB-IoT广覆盖及接入能力,为远程抄表系统提供比GPRS更高效的网络支持。统一协议,使多种设备海量接入成为可能。
2、快速部署
统一的底层数据协议,省去了大量解析对接工作。不用RS485布线,一台设备即可连接上网。
3、统一开放平台
运营商统一的数据开放平台,解决各家平台数据格式不一致,应用服务不方便的难题。第三方应用开放接入,提供多样化解决方案。
4、低成本安装
仪表直传平台,省去网关、采集器等网络层设备。NB-IOT无线连接,网络配置简单,省去485布线及产生的时间成本。
【安装事项】
1、选用水表规格应该以常用流量为宜不能单凭管道口径来确定水表口径,水表使用时的水温和水压要按照慧怡技术要求来。
2、如是卧式水表,必须水平安装,表面朝上,表壳上箭头方向与水流方向相同。安装位置应避免曝晒、水淹、冰冻和污染,方便拆装、抄表。新装管道务必把管道内的砂石,麻丝等杂物冲洗干净后再装水表,以免造成水表故障;
3、水表上下游应安装阀门,使用时应确保全部打开;
4、水表上下游要安装必要的直管段或其等效的整流器,要求上游直管段的长度不小于10D,下游直管段的长度不小于5D(D为水表公称口径)。对于由弯管或离心泵所引起的涡流现象,必须在直管段前加装整流器;
5、水表安装时,应注意水表下游管道出水口高于水表0.5m以上,以防水表因管道内水流不足而引发计量不正确;
6、该水表防堵塞性能优良,但对管道内淤留泥沙及杂草反映敏感,在使用过程中应尽量避免。如果管道内有淤留泥沙及杂草应及时清理,否则将影响水表正常计量。
【使用注意事项】
第一:用水类产品一定要做好防潮、防冻工作。虽然是物联网水表有先进的智能技术,但并不表示物联网水表“水火不侵”,为了确保水表的正常运行,最好定期给水表做检查,冬季温度低,做好保暖同时要注意盖好防潮盖。
二:避免接触腐蚀性物质。腐蚀性物质对物联网水表的伤害是致命的,一定不能接触。此外,强烈的碰撞与冲击也会对物联网水表造成损伤。
三:不要用磁性强烈或者其他具有强烈干扰功能的器具接近物联网水表,否则会引起物联网水表的功能混乱,甚至直接“罢工”。
【系统结构图】
